پمپ چیست؟ آشنایی با انواع پمپ ها

در شریان های حیاتی هر سازه مدرن از برج های سر به فلک کشیده تا مجتمع های مسکونی و زیرساخت های عمرانی دستگاه هایی بی صدا اما پرقدرت در حال کار هستند که جریان زندگی و عملکرد صحیح این سازه ها را تضمین می کنند. پمپ ها این قلب های تپنده مکانیکی نقش محوری در جابجایی سیالات مختلف از آب آشامیدنی و فاضلاب گرفته تا سیالات سیستم های گرمایشی و سرمایشی و حتی بتن تازه ایفا می کنند. درک عمیق عملکرد انواع و معیارهای انتخاب صحیح پمپ ها برای مهندسان معماران پیمانکاران و سازندگان امری ضروری است؛ چرا که انتخاب نادرست می تواند منجر به ناکارآمدی سیستم افزایش هزینه های انرژی استهلاک زودرس و حتی شکست پروژه شود.

مفهوم بنیادین پمپ و نقش آن در صنعت ساخت

در ساده ترین تعریف پمپ دستگاهی مکانیکی است که با افزودن انرژی به یک سیال (مایع یا گاز) فشار آن را افزایش داده و باعث جابجایی آن از نقطه ای به نقطه دیگر می شود. این افزایش انرژی عمدتاً به صورت انرژی جنبشی (افزایش سرعت) یا انرژی پتانسیل (افزایش فشار یا ارتفاع) به سیال منتقل می گردد. اصل اساسی کارکرد اکثر پمپ ها ایجاد یک اختلاف فشار بین ورودی (مکش) و خروجی (دهش) است که سیال را وادار به حرکت در مسیر مورد نظر می کند.

در صنعت ساختمان و پروژه های عمرانی پمپ ها کاربردهای بسیار متنوعی دارند :

• تأمین آب مصرفی : انتقال آب از منبع (چاه مخزن شبکه شهری) به طبقات مختلف ساختمان به ویژه در ساختمان های بلندمرتبه.
• سیستم های گرمایش و سرمایش (HVAC) : گردش آب گرم یا سرد در بویلرها چیلرها فن کوئل ها و رادیاتورها.
• تخلیه فاضلاب و آب های سطحی : انتقال فاضلاب از ترازهای پایین تر به شبکه اصلی فاضلاب شهری و تخلیه آب باران یا آب های زیرزمینی جمع شده در زیرزمین ها و گودبرداری ها.
• اطفاء حریق : تأمین فشار و دبی لازم برای سیستم های اسپرینکلر و جعبه های آتش نشانی.
• عملیات ساختمانی : پمپاژ بتن به طبقات بالا یا نقاط دور از دسترس زهکشی آب از محل گودبرداری.

دسته بندی اصلی پمپ ها

پمپ ها را می توان بر اساس معیارهای مختلفی دسته بندی کرد اما رایج ترین طبقه بندی بر اساس نحوه انتقال انرژی به سیال است که آن ها را به دو گروه اصلی تقسیم می کند :

1. پمپ های دینامیکی (Dynamic Pumps) یا جنبشی (Kinetic Pumps) : این پمپ ها انرژی را به طور مداوم و از طریق افزایش سرعت سیال به آن منتقل می کنند. سپس این انرژی جنبشی بالا معمولاً در یک محفظه با طراحی خاص (مانند ولوت یا دیفیوزر) به انرژی فشاری تبدیل می شود. پمپ های سانتریفیوژ (Centrifugal Pumps) شناخته شده ترین و پرکاربردترین نوع در این دسته هستند.
2. پمپ های جابجایی مثبت (Positive Displacement Pumps) : این پمپ ها حجم معینی از سیال را در هر سیکل کاری به دام انداخته و سپس با کاهش حجم فضای اشغال شده توسط سیال آن را با فشار به سمت خروجی هدایت می کنند. این پمپ ها خود به دو زیرگروه اصلی رفت و برگشتی (Reciprocating) و دورانی (Rotary) تقسیم می شوند.

انتخاب بین این دو دسته اصلی اولین قدم در فرآیند انتخاب پمپ است و به مشخصات سیال (به خصوص ویسکوزیته) هد و دبی مورد نیاز و ماهیت کاربری بستگی دارد. پیشنهاد میکنیم برای مشاهده قیمت انواع پمپ های آب  به سایت صنعت استور سربزنید.

پمپ های دینامیکی : قلب تپنده سیستم های سیالاتی

پمپ های دینامیکی به ویژه پمپ های سانتریفیوژ به دلیل ساختار نسبتاً ساده هزینه اولیه کمتر جریان یکنواخت قابلیت اطمینان بالا و توانایی کار با دبی های متنوع در بسیاری از کاربردهای ساختمانی و صنعتی مورد استفاده قرار می گیرند.

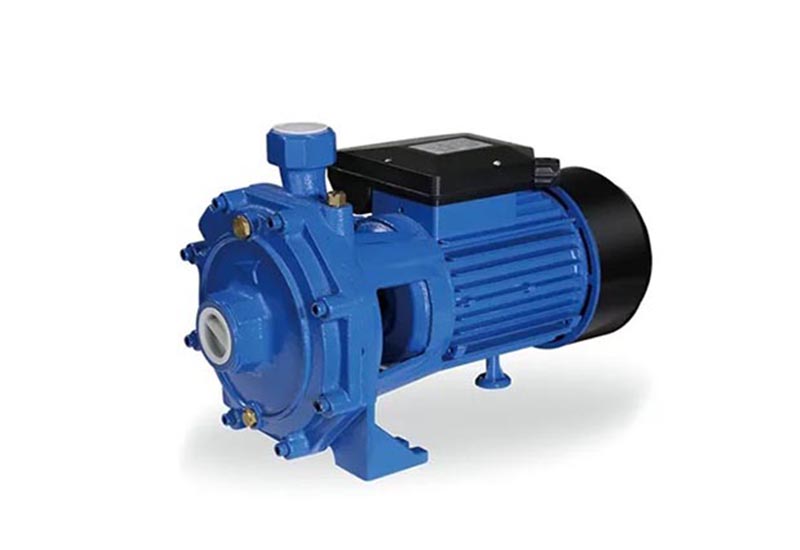

عملکرد پمپ سانتریفیوژ :
قلب یک پمپ سانتریفیوژ پروانه (Impeller) آن است که شامل تعدادی پره منحنی شکل است و توسط یک الکتروموتور به سرعت می چرخد. سیال از طریق نازل ورودی (مکش) به مرکز پروانه وارد می شود. نیروی گریز از مرکز ناشی از دوران سریع پروانه سیال را به سمت محیط بیرونی پروانه پرتاب کرده و سرعت آن را به شدت افزایش می دهد. سپس سیال پرسرعت وارد محفظه ولوت (Volute) یا دیفیوزر (Diffuser) می شود. این محفظه ها دارای سطح مقطع تدریجاً افزایشی هستند که باعث کاهش سرعت سیال و تبدیل انرژی جنبشی آن به انرژی فشاری می شود و در نهایت سیال با فشار بالا از نازل خروجی (دهش) خارج می گردد.

انواع پمپ های سانتریفیوژ متداول در ساختمان :

• پمپ های خطی (In-line Pumps) : ورودی و خروجی آن ها در یک راستا قرار دارد و مستقیماً در مسیر لوله کشی نصب می شوند. عمدتاً برای تقویت فشار در سیستم های آبرسانی کوچک و یا به عنوان پمپ سیرکولاتور در سیستم های HVAC استفاده می شوند.
• پمپ های زمینی (End-suction Pumps) : رایج ترین نوع پمپ سانتریفیوژ که در آن نازل مکش در امتداد محور پمپ و نازل دهش عمود بر آن (معمولاً رو به بالا) قرار دارد. کاربردهای وسیعی در آبرسانی عمومی بوستر پمپ ها و سیستم های صنعتی دارند.
• پمپ های شناور (Submersible Pumps) : مجموعه موتور و پمپ به صورت یکپارچه و آب بندی شده طراحی شده و کاملاً درون سیال (معمولاً آب چاه یا فاضلاب) غوطه ور می شوند. موتور توسط سیال اطراف خنک می شود. برای استخراج آب از چاه های عمیق تخلیه آب از گودال ها و مخازن و پمپاژ فاضلاب (با پروانه های مخصوص) ایده آل هستند.
• پمپ های چند طبقه (Multistage Pumps) : در این پمپ ها چندین پروانه به صورت سری روی یک شفت قرار گرفته اند. سیال پس از خروج از هر طبقه (پروانه و دیفیوزر) وارد طبقه بعدی می شود و فشار آن به تدریج افزایش می یابد. برای کاربردهایی که نیاز به هد (فشار) بالا دارند مانند آبرسانی به ساختمان های بسیار بلند یا تغذیه دیگ های بخار استفاده می شوند.

نکات کلیدی در مورد پمپ های سانتریفیوژ :

• منحنی مشخصه پمپ (Pump Curve) : نموداری حیاتی که رابطه بین دبی (Flow Rate – Q) و هد (Head – H) تولیدی پمپ را در یک سرعت دورانی مشخص نشان می دهد. همچنین منحنی های راندمان و توان مصرفی نیز روی آن نمایش داده می شوند. انتخاب پمپ باید به گونه ای باشد که نقطه کارکرد سیستم (System Operating Point) در نزدیکی نقطه بهینه راندمان (Best Efficiency Point – BEP) پمپ قرار گیرد.
• کاویتاسیون (Cavitation) : پدیده ای مخرب که در اثر کاهش فشار سیال در ورودی پمپ به پایین تر از فشار بخار آن سیال رخ می دهد. این امر باعث تشکیل حباب های بخار می شود که پس از ورود به ناحیه پرفشارتر پمپ به شدت منفجر شده و باعث ایجاد صدا لرزش کاهش راندمان و آسیب جدی به پروانه و محفظه پمپ می شوند. برای جلوگیری از کاویتاسیون باید ارتفاع مکش مثبت خالص موجود (Net Positive Suction Head Available – NPSHa) در سیستم همواره بیشتر از ارتفاع مکش مثبت خالص مورد نیاز (Net Positive Suction Head Required – NPSHr) پمپ باشد (NPSHa > NPSHr). مقدار NPSHr توسط سازنده پمپ ارائه می شود.

پمپ های جابجایی مثبت : دقت و قدرت در انتقال سیالات خاص

پمپ های جابجایی مثبت برخلاف پمپ های سانتریفیوژ که هد و دبی آن ها به شدت به یکدیگر وابسته است قادرند دبی نسبتاً ثابتی را (مستقل از فشار سیستم تا حد زیادی) ارائه دهند. این ویژگی همراه با توانایی تولید فشارهای بسیار بالا و قابلیت پمپاژ سیالات با ویسکوزیته بالا یا حاوی ذرات جامد (در برخی انواع) آن ها را برای کاربردهای خاصی مناسب می سازد.

عملکرد کلی : این پمپ ها با استفاده از مکانیزم های مختلف (مانند حرکت رفت و برگشتی پیستون یا دیافراگم یا دوران المان های چرخان مانند دنده ها لوب ها یا پیچ ها) حجم مشخصی از سیال را در فضایی محبوس کرده و سپس با اعمال نیرو آن را به سمت خروجی می رانند.

انواع پمپ های جابجایی مثبت :

• پمپ های رفت و برگشتی (Reciprocating Pumps) :
• پیستونی (Piston) / پلانجری (Plunger) : از حرکت خطی یک پیستون یا پلانجر در داخل سیلندر برای مکش و دهش سیال استفاده می کنند. قادر به تولید فشارهای بسیار بالا هستند. پمپ های بتن نمونه بارزی از پمپ های پیستونی پرقدرت در صنعت ساختمان هستند. همچنین در سیستم های شستشوی فشار قوی (کارواش) کاربرد دارند.
• دیافراگمی (Diaphragm) : از یک دیافراگم انعطاف پذیر (معمولاً از جنس الاستومر یا تفلون) که توسط یک مکانیزم مکانیکی هیدرولیکی یا پنوماتیکی به حرکت در می آید برای جابجایی سیال استفاده می کنند. مزیت اصلی آن ها عدم تماس مستقیم اجزای مکانیکی پمپ با سیال است که آن ها را برای پمپاژ سیالات خورنده ساینده یا نیازمند به خلوص بالا مناسب می سازد. همچنین به دلیل آب بندی خوب نشتی کمی دارند.
• پمپ های دورانی (Rotary Pumps) :
• دنده ای (Gear Pumps) : از دو یا چند دنده درگیر با یکدیگر برای به دام انداختن و انتقال سیال بین دندانه ها و پوسته استفاده می کنند. ساده کم حجم و مناسب برای سیالات تمیز با ویسکوزیته متوسط تا بالا (مانند روغن ها) هستند.
• لوب (Lobe Pumps) : مشابه پمپ های دنده ای عمل می کنند اما به جای دنده از المان های چرخان لوب شکل استفاده می کنند که با یکدیگر تماس ندارند (توسط چرخدنده های زمان بندی خارجی هماهنگ می شوند). این ویژگی باعث می شود برای انتقال سیالات حساس به برش (Shear-sensitive) یا حاوی ذرات جامد نرم مناسب باشند.
• پیچی (Screw Pumps) : از یک یا چند روتور مارپیچی شکل که در داخل یک استاتور با هندسه مکمل می چرخند برای انتقال محوری و آرام سیال استفاده می کنند. قادر به پمپاژ سیالات با ویسکوزیته بسیار بالا حاوی ذرات جامد و ایجاد جریان کم پولساسیون هستند. در انتقال لجن فاضلاب کاربرد دارند.
• پره ای (Vane Pumps) : دارای یک روتور خارج از مرکز با پره های متحرک هستند که در شیارهای روتور می لغزند. با چرخش روتور حجم بین پره ها روتور و پوسته تغییر کرده و عمل پمپاژ انجام می شود. عمدتاً برای سیالات با ویسکوزیته پایین مانند سوخت ها و حلال ها و در سیستم های هیدرولیک استفاده می شوند.

نکات کلیدی در مورد پمپ های جابجایی مثبت :

• شیر اطمینان (Relief Valve) : به دلیل قابلیت تولید فشار بسیار بالا این پمپ ها حتماً باید مجهز به شیر اطمینان در خط دهش باشند تا در صورت بسته شدن مسیر یا افزایش بیش از حد فشار از آسیب به پمپ لوله کشی و سیستم جلوگیری شود.
• جریان پالسی : برخی انواع رفت و برگشتی ممکن است جریان خروجی پالسی (غیر یکنواخت) داشته باشند که در صورت نیاز به جریان یکنواخت باید از آکومولاتور یا میراکننده پالس (Pulsation Dampener) استفاده کرد.

ملاحظات کلیدی در انتخاب پمپ برای پروژه های ساختمانی

انتخاب پمپ مناسب فراتر از تعیین نوع کلی (سانتریفیوژ یا جابجایی مثبت) است و نیازمند بررسی دقیق پارامترهای متعددی است :

1. مشخصات سیال (Fluid Characteristics) :
• نوع سیال : آب تمیز آب خاکستری فاضلاب خام لجن آب حاوی مواد شیمیایی روغن بتن و…
• ویسکوزیته (Viscosity) : تأثیر زیادی بر انتخاب نوع پمپ (سانتریفیوژ برای ویسکوزیته پایین جابجایی مثبت برای ویسکوزیته بالا) و عملکرد آن دارد.
• دما (Temperature) : بر خواص سیال (ویسکوزیته فشار بخار) و انتخاب متریال پمپ و آب بندها تأثیرگذار است.
• خورندگی (Corrosivity) و سایندگی (Abrasiveness) : تعیین کننده جنس بدنه پروانه و آب بندهای پمپ است.
• وجود ذرات جامد (Solids Content) : اندازه غلظت و سختی ذرات جامد در سیال نوع پمپ (مثلاً پمپ های فاضلابی با پروانه ورتکس یا گریندر) و متریال آن را مشخص می کند.
2. هد مورد نیاز (Required Head) :
• هد کل (Total Head) : فشاری است که پمپ باید بر آن غلبه کند و مجموع سه مولفه است :
• هد استاتیکی (Static Head) : اختلاف ارتفاع عمودی بین سطح سیال در منبع مکش و نقطه نهایی تخلیه.
• هد اصطکاکی (Friction Head) : افت فشار ناشی از اصطکاک سیال با جداره لوله ها شیرآلات و اتصالات در طول مسیر. محاسبه دقیق آن نیازمند اطلاعات کامل سیستم لوله کشی است.
• هد فشاری (Pressure Head) : فشار مورد نیاز در نقطه نهایی تخلیه (مثلاً فشار لازم برای عملکرد صحیح اسپرینکلرها یا دوش ها) یا اختلاف فشار بین مخزن مکش و دهش (اگر تحت فشار باشند).
3. دبی مورد نیاز (Required Flow Rate) :
• دبی یا آبدهی (Flow Rate / Capacity) : حجم سیالی که باید در واحد زمان (مثلاً لیتر بر ثانیه متر مکعب بر ساعت گالن بر دقیقه) توسط پمپ جابجا شود. این مقدار بر اساس نیاز کاربری (مصرف آب بار حرارتی/برودتی حجم فاضلاب تولیدی و…) تعیین می شود.
4. راندمان انرژی (Energy Efficiency) :
• با توجه به افزایش هزینه های انرژی و اهمیت پایداری انتخاب پمپی که در نقطه کارکرد سیستم دارای بالاترین راندمان ممکن باشد بسیار حیاتی است. استفاده از درایوهای فرکانس متغیر (Variable Frequency Drives – VFDs) یا اینورترها برای کنترل دور موتور پمپ به ویژه در سیستم هایی با دبی متغیر (مانند بوستر پمپ های آبرسانی یا پمپ های سیرکولاتور HVAC) می تواند صرفه جویی قابل توجهی در مصرف انرژی به همراه داشته باشد.
5. شرایط مکش و NPSH :
• همانطور که قبلاً اشاره شد اطمینان از کافی بودن NPSH موجود (NPSHa) نسبت به NPSH مورد نیاز (NPSHr) پمپ برای جلوگیری از کاویتاسیون ضروری است. NPSHa تحت تأثیر فشار اتمسفر (ارتفاع از سطح دریا) ارتفاع استاتیکی مکش (یا فشار مثبت در ورودی) فشار بخار سیال و افت فشار در خط مکش قرار دارد.
6. متریال ساخت (Materials of Construction) :
• انتخاب جنس مناسب برای بدنه (Casing) پروانه (Impeller) شفت (Shaft) و آب بندها (Seals) باید با توجه به خواص سیال (خورندگی سایندگی دما) و شرایط محیطی صورت گیرد. چدن برنز فولاد ضد زنگ (Stainless Steel) پلاستیک های مهندسی و آلیاژهای خاص از جمله متریال های رایج هستند.
7. محیط نصب و نگهداری (Installation & Maintenance) :
• فضای موجود برای نصب سطح صدای مجاز لرزش نیاز به فونداسیون سهولت دسترسی برای بازرسی و تعمیرات دوره ای و شرایط محیطی (دما رطوبت گرد و غبار) نیز باید در انتخاب نهایی پمپ لحاظ شوند.

کاربردهای شاخص پمپ در صنعت ساختمان و معماری

دانش تئوری پمپ ها زمانی ارزشمند می شود که بتوان آن را به کاربردهای عملی در پروژه های ساختمانی ترجمه کرد :

• سیستم های آبرسانی : بوستر پمپ ها (معمولاً مجموعه ای از پمپ های سانتریفیوژ زمینی یا چند طبقه با کنترل VFD و مخزن تحت فشار) برای تأمین فشار ثابت و کافی در شبکه آبرسانی ساختمان های متوسط و بلند. پمپ های شناور برای استخراج آب از چاه ها.
• سیستم های HVAC : پمپ های سیرکولاتور خطی یا زمینی برای گردش آب گرم در سیستم گرمایش مرکزی (موتورخانه) و آب سرد در سیستم های چیلر و فن کوئل. انتخاب دقیق دبی و هد این پمپ ها برای عملکرد صحیح و راندمان بالای سیستم تهویه مطبوع حیاتی است.
• تخلیه فاضلاب و آب های سطحی : پمپ های کف کش (Sump Pumps) (معمولاً از نوع شناور) برای تخلیه آب جمع شده در چاله آسانسور زیرزمین یا محوطه گودبرداری. پمپ های لجن کش یا فاضلابی (Sewage Ejector Pumps) (شناور یا مستغرق با پروانه های مخصوص مانند ورتکس یا خردکن (Grinder)) برای انتقال فاضلاب از سپتیک تانک ها یا طبقات زیرزمین به شبکه اصلی.
• اطفاء حریق : فایر پمپ ها (Fire Pumps) (معمولاً سانتریفیوژ زمینی End-suction یا Split-case یا شناور عمودی Turbine) که باید مطابق با استانداردهای سختگیرانه (مانند NFPA ۲۰) انتخاب نصب و نگهداری شوند تا قابلیت اطمینان حداکثری در زمان حریق را تضمین کنند. این سیستم ها معمولاً شامل یک پمپ اصلی (الکتریکی یا دیزلی) یک پمپ رزرو و یک جوکی پمپ (Jockey Pump) برای جبران نشتی های کوچک و حفظ فشار شبکه هستند.
• پمپاژ بتن : استفاده از پمپ های بتن (عمدتاً از نوع پیستونی رفت و برگشتی هیدرولیکی) که بر روی کامیون نصب شده (دکل دار) یا به صورت ثابت (زمینی) هستند برای انتقال بتن تازه به محل قالب بندی در ارتفاعات یا فواصل دور.
• زهکشی محوطه (Dewatering) : در مراحل اولیه ساخت و گودبرداری استفاده از پمپ های شناور یا سانتریفیوژ خود مکش (Self-priming) برای پایین نگه داشتن سطح آب زیرزمینی و امکان اجرای عملیات ساختمانی در محیط خشک.

نتیجه گیری

پمپ ها اجزای جدایی ناپذیر و حیاتی در عملکرد صحیح ایمنی و آسایش ساکنین در انواع ساختمان ها و پروژه های عمرانی محسوب می شوند. از تأمین ساده آب مصرفی گرفته تا گردش سیالات پیچیده در سیستم های صنعتی و اطفاء حریق درک صحیحی از اصول کارکرد انواع مختلف پمپ ها (دینامیکی و جابجایی مثبت) و معیارهای فنی انتخاب آن ها (شامل مشخصات سیال هد دبی راندمان NPSH و متریال) برای تمامی فعالان حوزه ساخت و ساز ضروری است. انتخاب هوشمندانه و مهندسی شده پمپ نه تنها عملکرد بهینه سیستم مورد نظر را تضمین می کند بلکه منجر به کاهش هزینه های بهره برداری افزایش طول عمر تجهیزات و در نهایت ارتقاء کیفیت کلی پروژه می شود. توجه به جزئیات فنی و در نظر گرفتن تمامی پارامترهای تاثیرگذار کلید دستیابی به یک سیستم پمپاژ قابل اعتماد و کارآمد است.

پرسش و پاسخ متداول

۱. تفاوت اصلی بین پمپ سانتریفیوژ و پمپ جابجایی مثبت در عمل چیست؟

پمپ های سانتریفیوژ معمولاً برای جابجایی حجم زیادی از سیالات با ویسکوزیته پایین (مانند آب) در فشارهای متوسط استفاده می شوند و دبی آن ها با تغییر فشار خروجی تغییر می کند (طبق منحنی مشخصه). در مقابل پمپ های جابجایی مثبت برای سیالات با ویسکوزیته بالا نیاز به فشارهای بالا یا نیاز به دبی دقیق و نسبتاً ثابت (مستقل از فشار) مناسب تر هستند. همچنین پمپ های جابجایی مثبت معمولاً خود مکش بهتری دارند اما نیاز به شیر اطمینان در خروجی دارند.

۲. کاویتاسیون چیست و چگونه می توان از آن در پمپ های ساختمانی جلوگیری کرد؟

کاویتاسیون پدیده ای است که در آن فشار سیال در ورودی پمپ به قدری پایین می آید که سیال شروع به جوشیدن (تشکیل حباب بخار) می کند. این حباب ها در ناحیه پرفشارتر پمپ منفجر شده و باعث آسیب صدا و کاهش راندمان می شوند. برای جلوگیری از آن باید :

• مطمئن شوید NPSH موجود (NPSHa) سیستم بزرگتر از NPSH مورد نیاز (NPSHr) پمپ باشد.
• طول و تعداد اتصالات در خط مکش را به حداقل برسانید تا افت فشار کم شود.
• قطر لوله مکش را به اندازه کافی بزرگ انتخاب کنید.
• ارتفاع مکش (فاصله عمودی بین سطح سیال و محور پمپ) را تا حد امکان کم کنید یا پمپ را پایین تر از سطح سیال نصب کنید (هد مثبت در مکش).
• از پمپ هایی با NPSHr پایین تر استفاده کنید به خصوص در شرایط مکش دشوار.

۳. مهم ترین عامل برای دستیابی به راندمان انرژی بالا در سیستم های پمپاژ ساختمان چیست؟

چندین عامل مهم هستند اما کلیدی ترین آن ها عبارتند از :

• انتخاب صحیح پمپ : پمپ باید به گونه ای انتخاب شود که نقطه کارکرد نرمال سیستم (دبی و هد مورد نیاز) تا حد امکان به نقطه بهینه راندمان (BEP) آن نزدیک باشد.
• استفاده از کنترل دور (VFD) : در سیستم هایی که نیاز به دبی متغیر دارند (مانند بوستر پمپ ها یا پمپ های سیرکولاتور HVAC) استفاده از VFD برای تنظیم سرعت پمپ متناسب با نیاز لحظه ای می تواند مصرف انرژی را به شدت کاهش دهد (طبق قوانین افینیتی پمپ ها توان مصرفی با توان سوم سرعت متناسب است).
• طراحی بهینه سیستم لوله کشی : کاهش افت فشار در لوله کشی (با انتخاب صحیح قطر لوله ها کاهش طول مسیر و تعداد اتصالات) باعث کاهش هد مورد نیاز پمپ و در نتیجه کاهش توان مصرفی می شود.
• نگهداری منظم : اطمینان از سلامت پمپ عدم گرفتگی لوله ها و عملکرد صحیح شیرآلات به حفظ راندمان سیستم کمک می کند.
